Navn: |
Hydraulisk rørbøyer |
Elektrisk pumpe: |
Ikke behov |
Modelll: |
SWG-1 |
Output: |
10T |
Slag: |
160 mm |
Vegg tykk: |
2-5 mm |

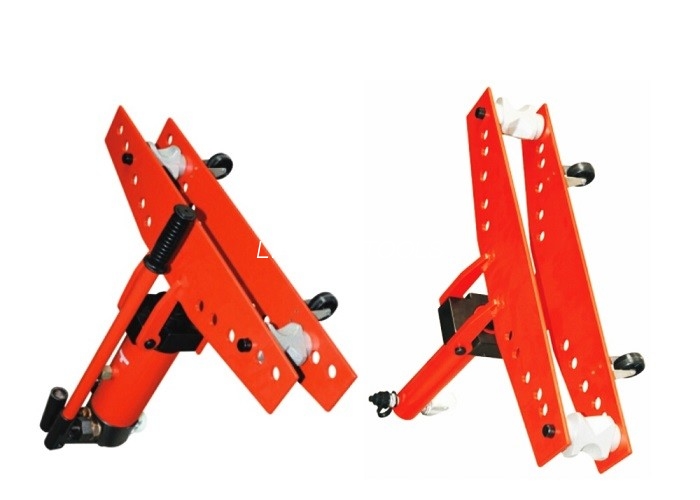

Manuell hydraulisk rørbøyer samleskinnebehandlingsmaskin 1/4" til 1" SWG-1 med 10T
SWG Aluminium Hydraulisk samleskinne bøyemaskin Fast struktur
Hydauliske rørbøyerprodukter
|
Varenummer |
06250 | 06250-1 | 06250-2 | 06250-3 | 06250-4 | 06250-5 |
| Modell | SWG-25 | SWG-1 | SWG-2 | SWG-3 | SWG-4 | SWG-5 |
|
Ut satt |
60 | 100 | 160 | 180 | 200 | 200 |
|
(MM) Slag |
120 | 160 | 230 | 320 | 380 | 380 |
| Veggtykkelse (mm) | 1,5-5 | 2-5 | 2,5-5 | 2,5-5 | 2,5-6 | 2,5-6 |
|
Vekt |
16 | 20 | 47.5 | 97 | 137 | 186 |
|
(rad) Bøyevinkel |
π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | ≤90° |
|
(mm) Rørdiameter |
Φ10 Φ13 Φ16 Φ19 Φ22 Φ25 |
Φ13 Φ16 Φ19 Φ22 Φ28 Φ34 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75,5 Φ89 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75,5 Φ89 F108 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75,5 Φ89 Φ108 Φ114 |
Konfigurasjon: Den er egnet for bøying og forming av galvaniserte vannrør, tykke stålrør, lederrør og gassrør.
struktur
1. Arbeidssylinder
2. Hurtigkobling
3. Side av blokken
4. Tilbrakt om bord
5. Under blomsterplaten
5. Rullsøyle
6. R mal
7. Klem matrisen
8. Rettvinklet dyse
9. United pol plate
10. Pin
11. Bil
12. Høytrykksrørledning
